Pneumatikventile und Pneumatikzylinder

2/2-Wege-Magnetventil, vorgesteuert stromlos geschlossen (NC)
2/2-Wege-Magnetventil, vorgesteuert stromlos offen (NO)
Magnetspule
5/2-Wege-Magnetventil
5/3-Wege-Magnetventil
Magnetspule für Pneumatikventil
Pneumatikzylinder, Rundzylinder
Fußbefestigung für Rundzylinder
Fußbefestigung für Rundzylinder
  • Pfeil links
  • Pfeil rechts
2/2-Wege-Magnetventil, vorgesteuert
2/2-Wege-Magnetventil, vorgesteuert

Pneumatikventil - 2/2-Wege-Magnetventil, vorgesteuert

Damit diese Ventile schalten können, ist in der P-Leitung ein Mindestdruck von 0,3 bar erforderlich.

Typ:

stromlos geschlossen (NC)

Werkstoffe:

Körper: Messing
Dichtung: NBR

Temperaturbereich:

-20 °C bis +90 °C

Medium:

neutrale gasförmige oder flüssige Medien (z. B. Druckluft, Wasser, Hydrauliköl)

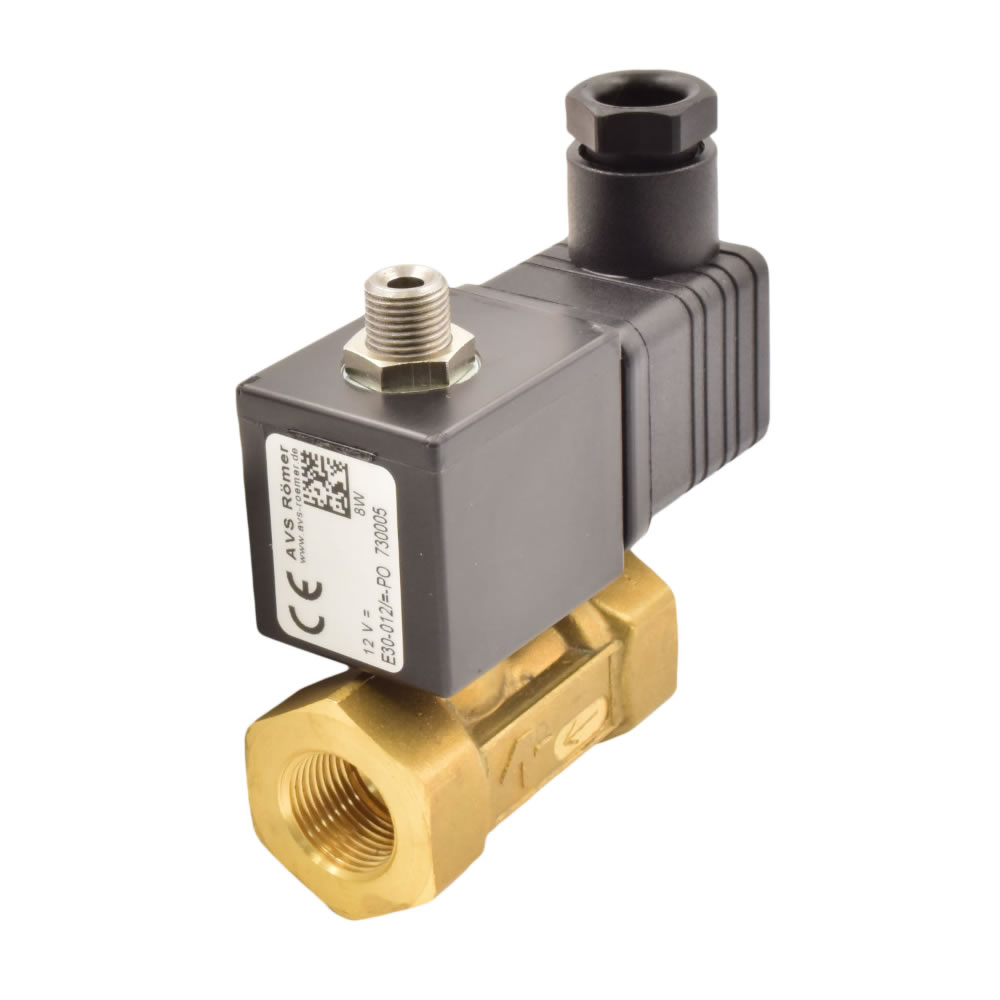

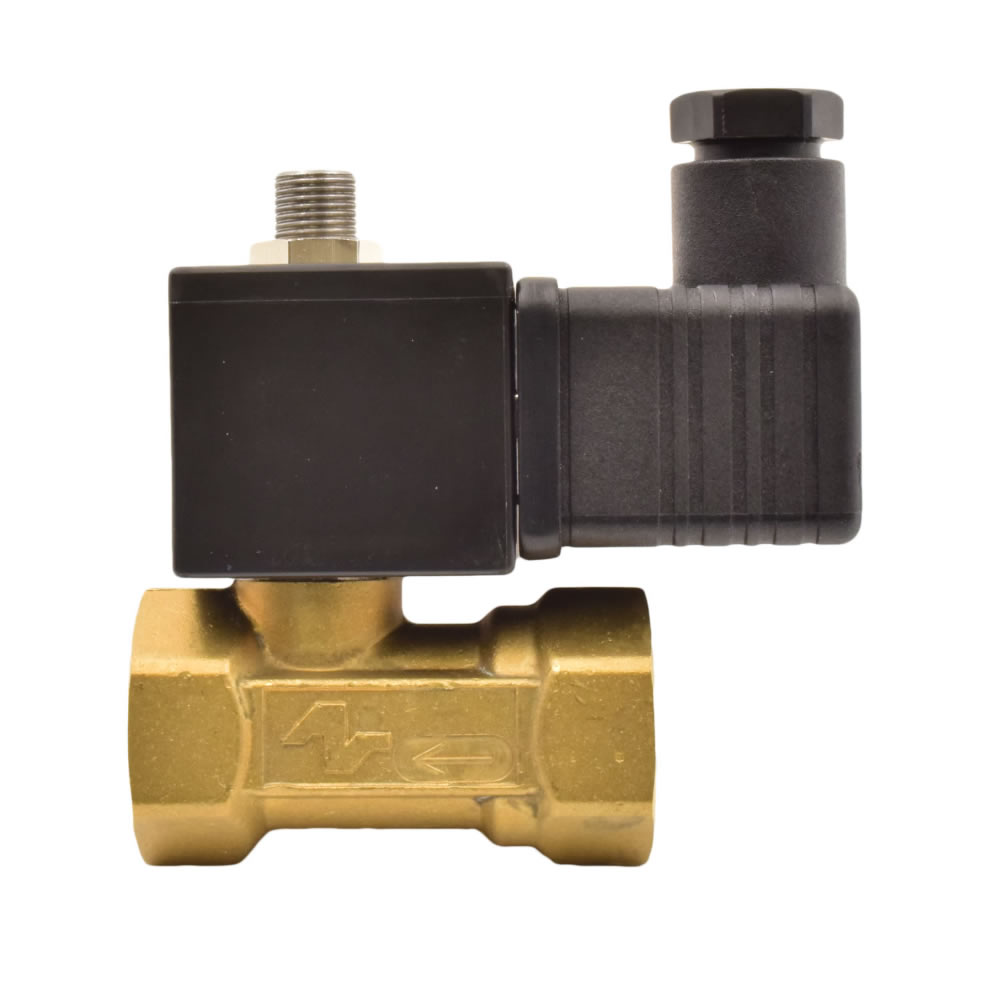

Seitenansicht 2/2-Wege-Magnetventil, vorgesteuert
vergrößern Seitenansicht 2/2-Wege-Magnetventil, vorgesteuert

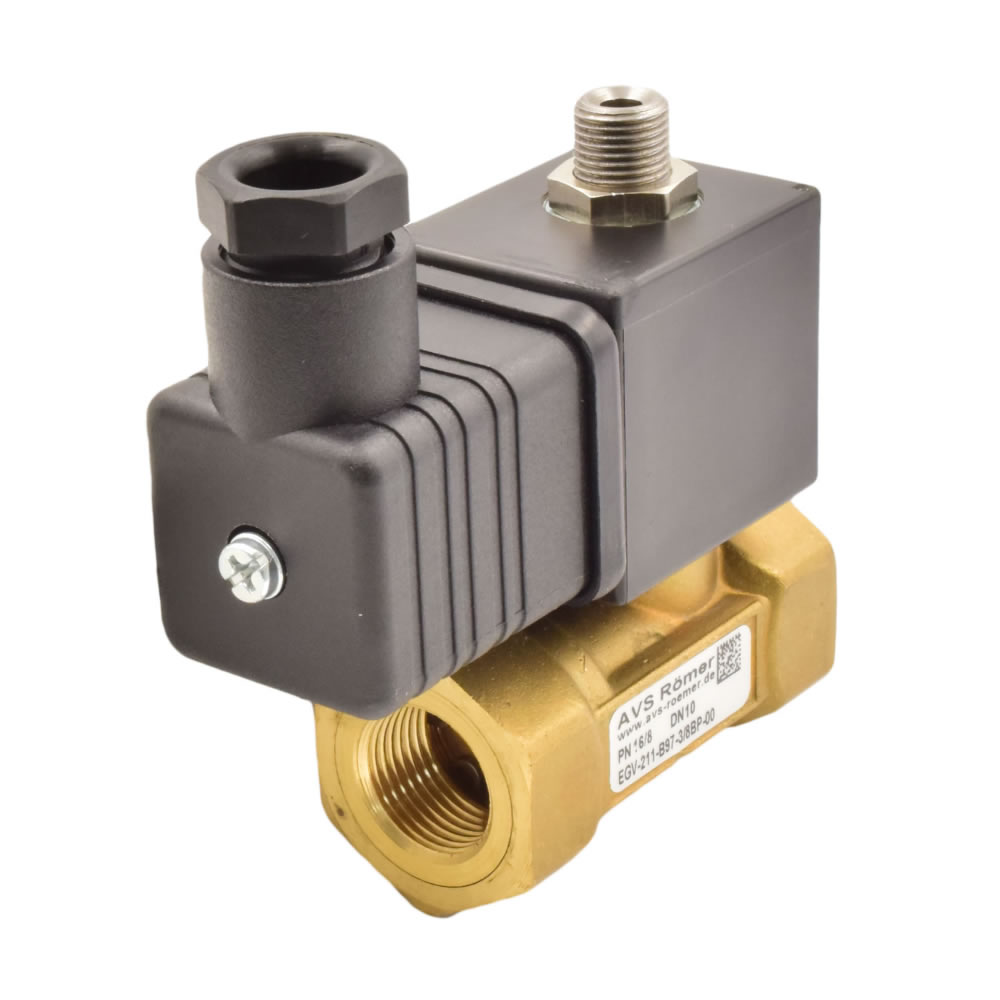

Rückansicht 2/2-Wege-Magnetventil, vorgesteuert
vergrößern Rückansicht 2/2-Wege-Magnetventil, vorgesteuert

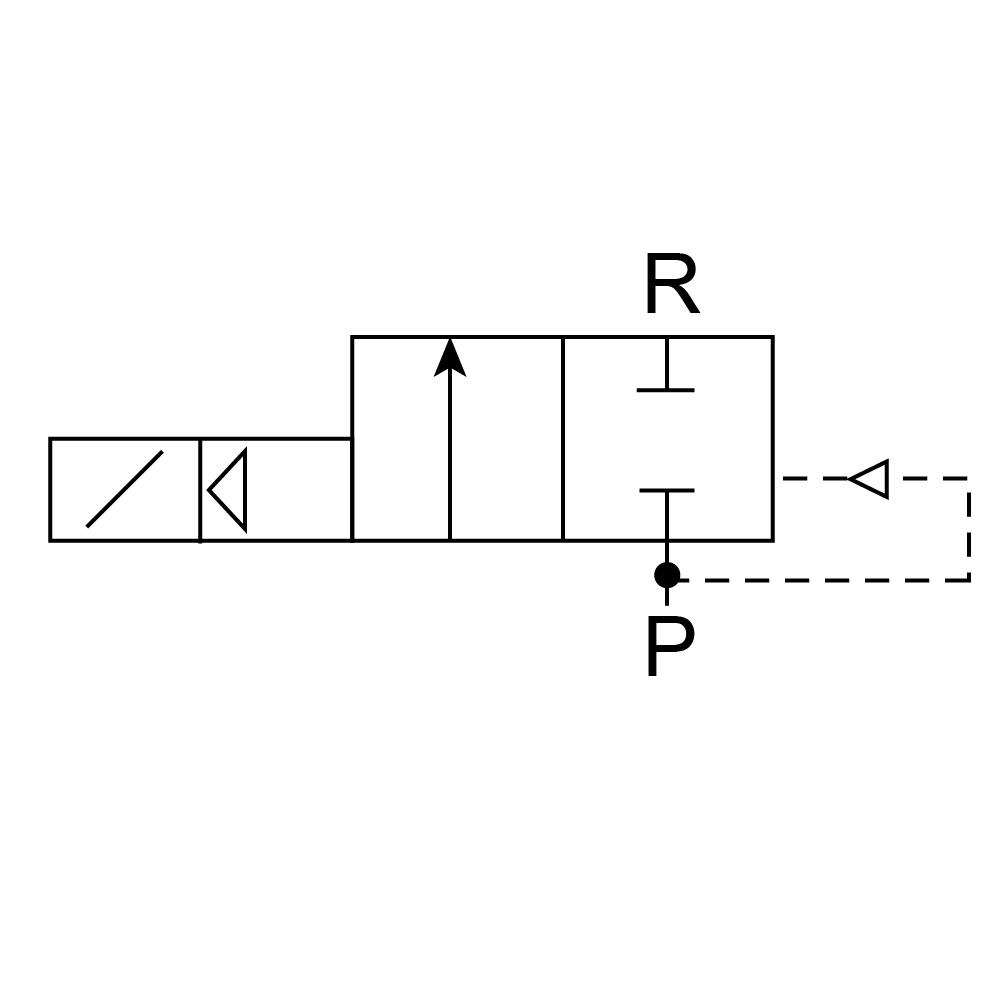

Schaltzeichen 2/2-Wege-Magnetventil
vergrößern Schaltzeichen 2/2-Wege-Magnetventil
Menge
Anschluss
Nennweite
Filter
Arbeitsdruck
Filter
Magnetspannung
Filter
Artikel-Nr.
Preis

G3/8100,3 ... 16 bar12 V =PV-2/2-G3/8-NC-12V55,46 €Mehr Informationen
G1/2120,3 ... 16 bar12 V =PV-2/2-G1/2-NC-12V55,46 €
G3/8100,3 ... 16 bar24 V =PV-2/2-G3/8-NC-24V55,46 €
G1/2120,3 ... 16 bar24 V =PV-2/2-G1/2-NC-24V55,46 €
G3/8100,3 ... 16 bar230 V~/50 HzPV-2/2-G3/8-NC-230V55,46 €
G1/2120,3 ... 16 bar230 V~/50 HzPV-2/2-G1/2-NC-230V55,46 €
Bitte warten... OK
 2/2-Wege-Magnetventil, vorgesteuert
2/2-Wege-Magnetventil, vorgesteuert

Pneumatikventil - 2/2-Wege-Magnetventil, vorgesteuert

Damit diese Ventile schalten können, ist in der P-Leitung ein Mindestdruck von 0,3 bar erforderlich.

Typ:

stromlos offen (NO)

Werkstoffe:

Körper: Messing
Dichtung: NBR

Temperaturbereich:

-20 °C bis +90 °C

Medium:

neutrale gasförmige oder flüssige Medien (z. B. Druckluft, Wasser, Hydrauliköl)

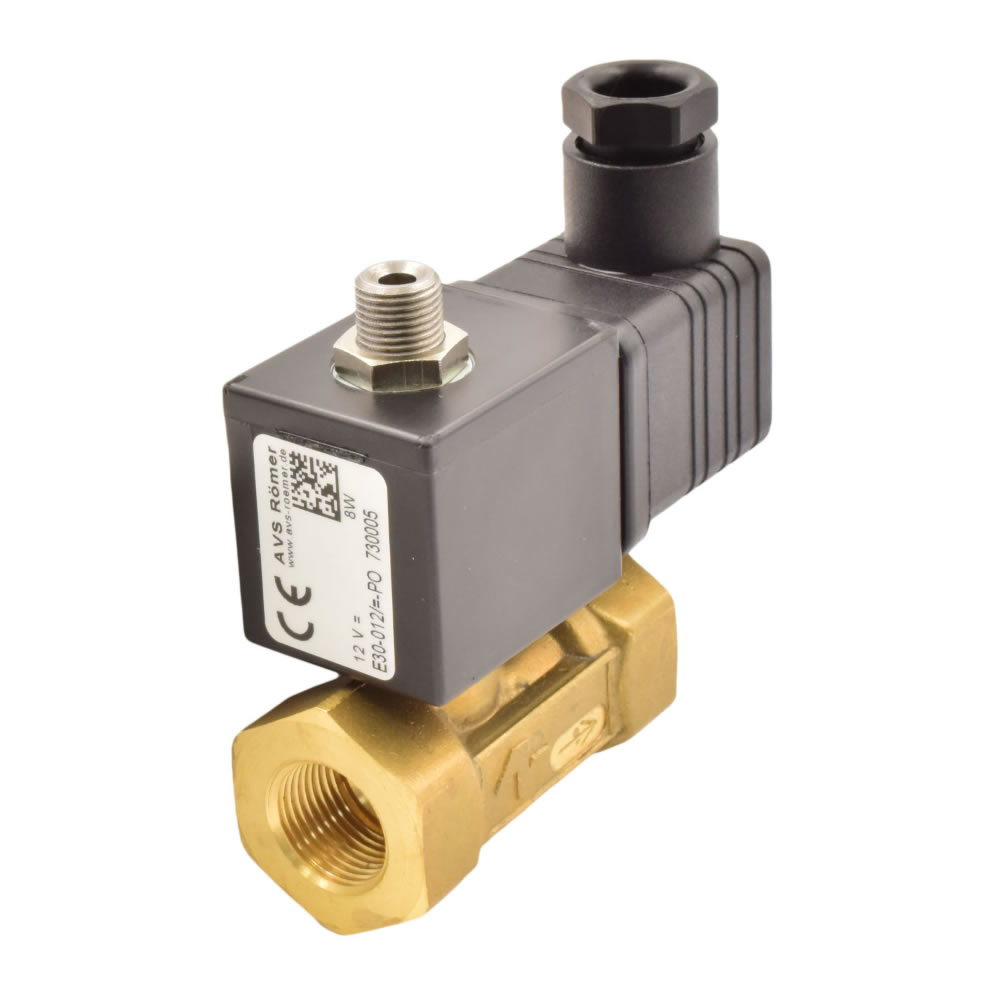

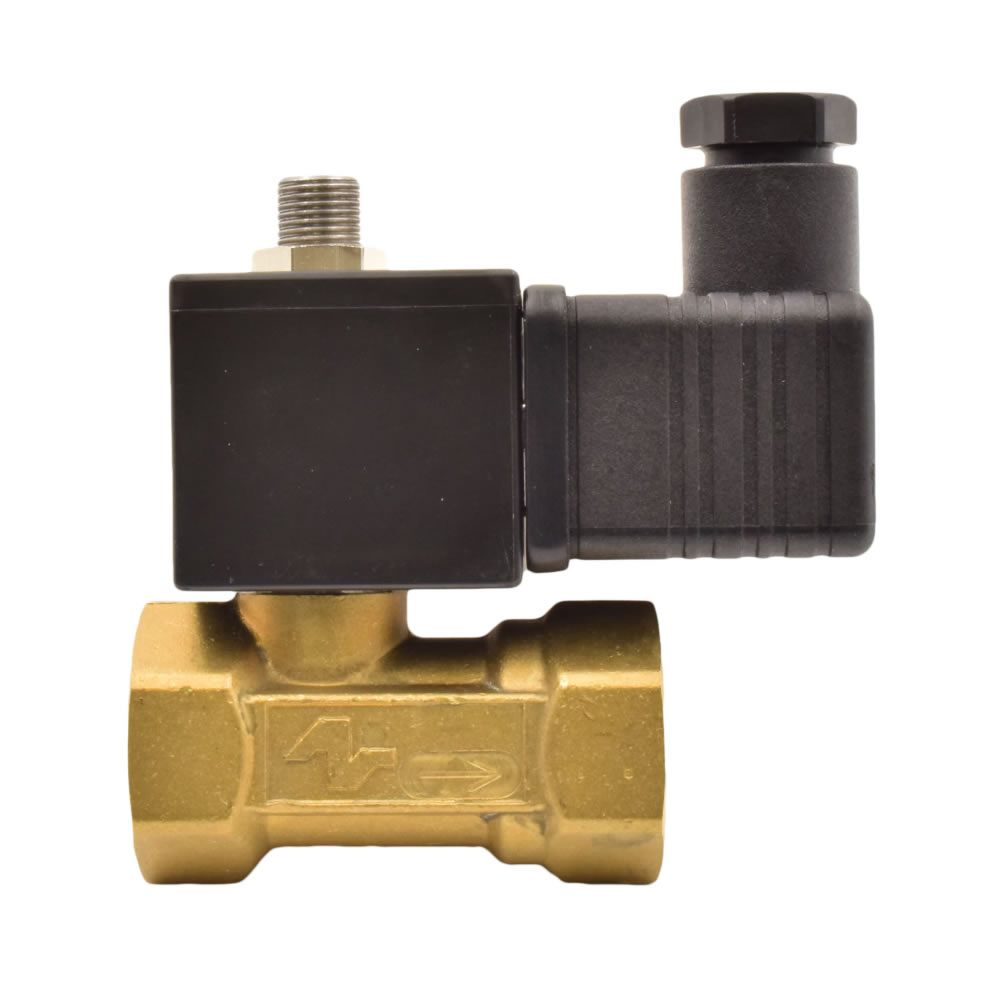

Seitenansicht 2/2-Wege-Magnetventil, vorgesteuert
vergrößern Seitenansicht 2/2-Wege-Magnetventil, vorgesteuert

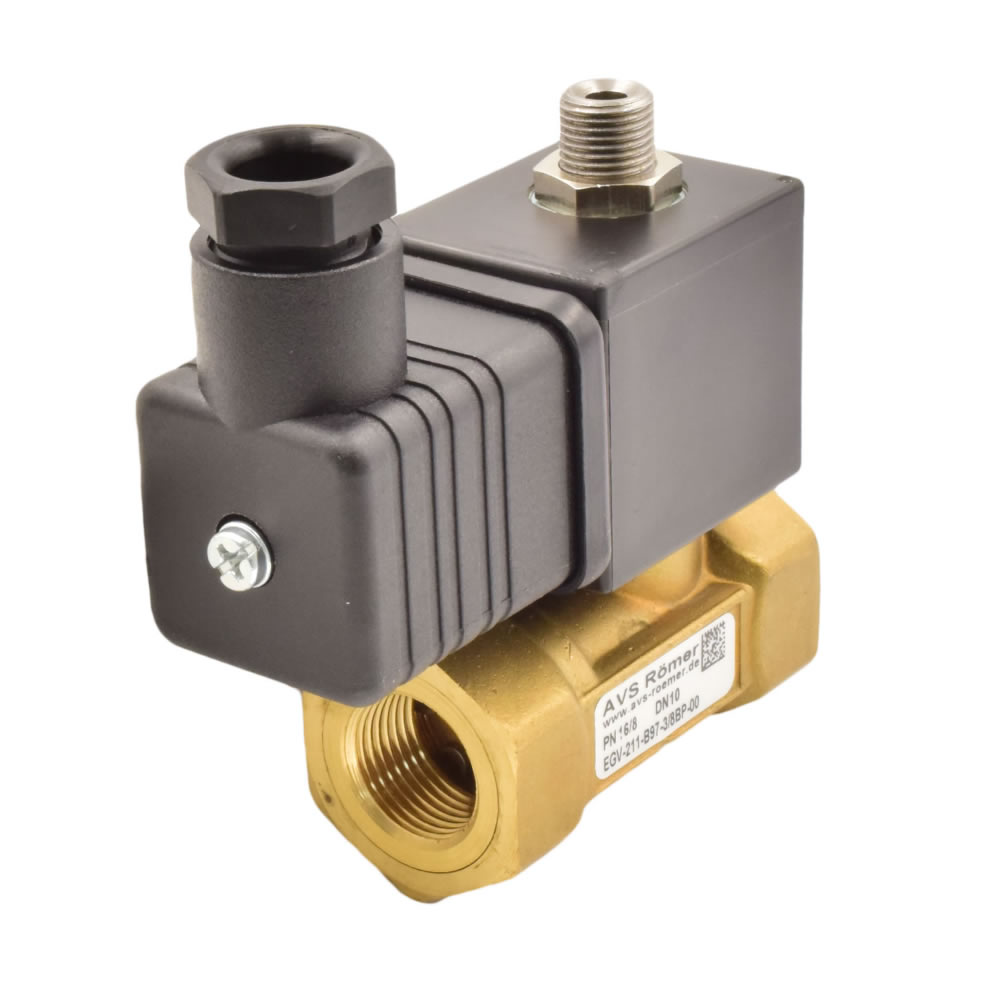

Rückansicht 2/2-Wege-Magnetventil, vorgesteuert
vergrößern Rückansicht 2/2-Wege-Magnetventil, vorgesteuert

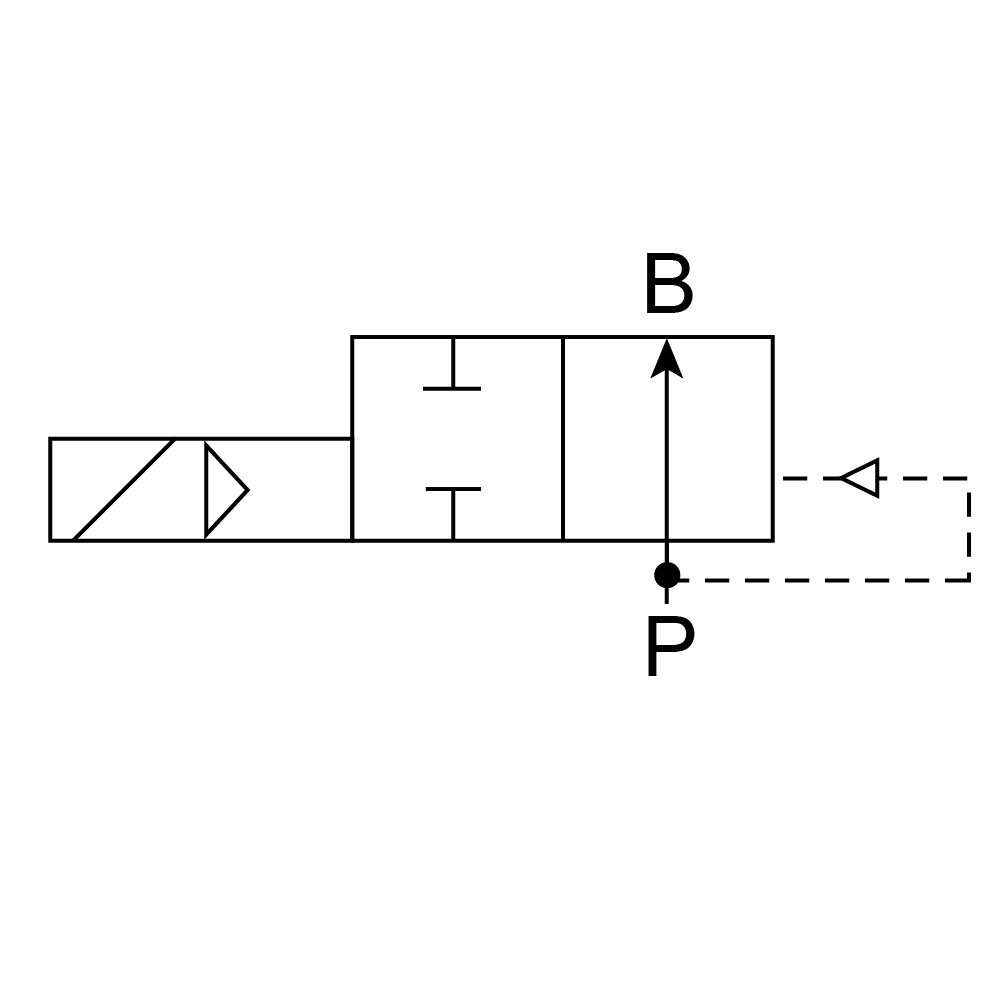

Schaltzeichen 2/2-Wege-Magnetventil
vergrößern Schaltzeichen 2/2-Wege-Magnetventil
Menge
Anschluss
Nennweite
Filter
Arbeitsdruck
Filter
Magnetspannung
Filter
Artikel-Nr.
Preis

G3/8100,3 ... 16 bar12 V =PV-2/2-G3/8-NO-12V58,50 €Mehr Informationen
G1/2120,3 ... 16 bar12 V =PV-2/2-G1/2-NO-12V58,50 €
G3/8100,3 ... 16 bar24 V =PV-2/2-G3/8-NO-24V58,50 €
G1/2120,3 ... 16 bar24 V =PV-2/2-G1/2-NO-24V58,50 €
G3/8100,3 ... 16 bar230 V~/50 HzPV-2/2-G3/8-NO-230V58,50 €
G1/2120,3 ... 16 bar230 V~/50 HzPV-2/2-G1/2-NO-230V58,50 €
Bitte warten... OK

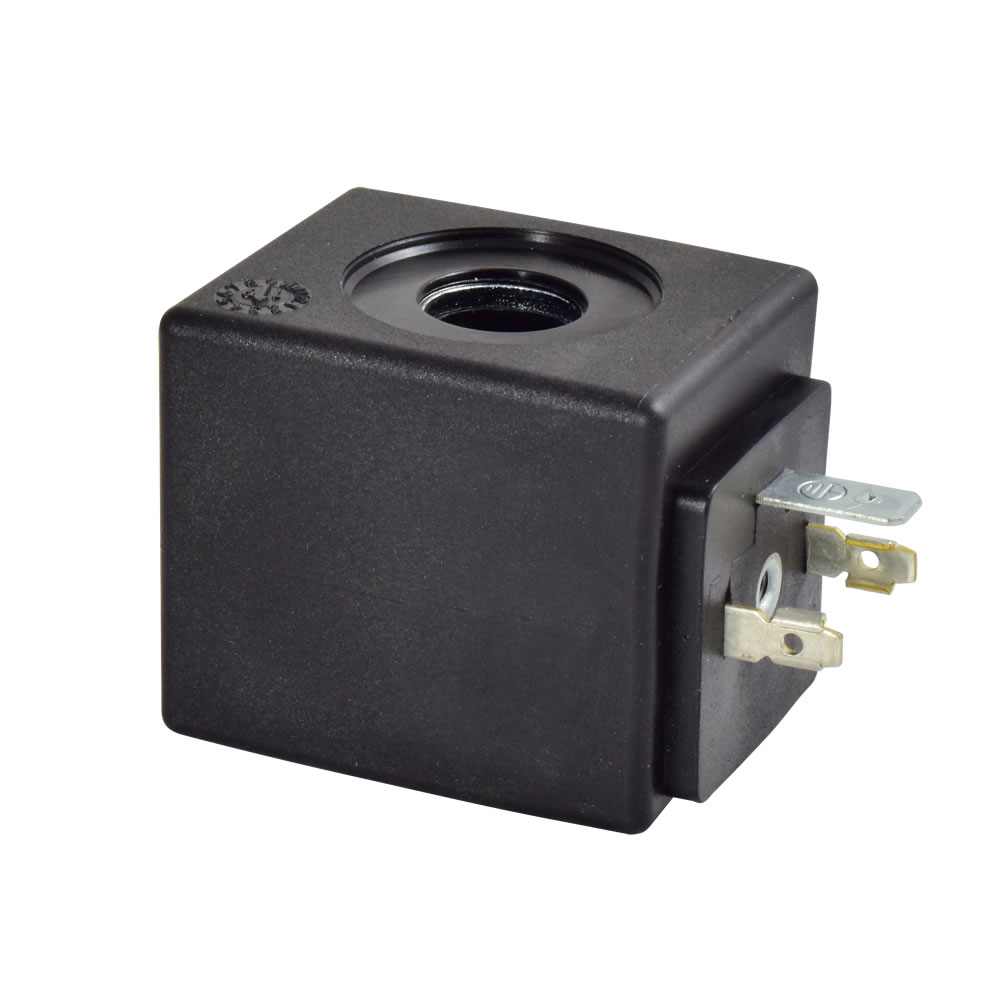

Magnetspule
Magnetspule

Magnetspule

passend zu Pneumatikventil - 2/2-Wege-Magnetventil
Menge
Spannung
Filter
Artikel-Nr.
Preis

12VNK-MV-MS-12V/=16,73 €
230VNK-MV-MS-230V/5016,73 €
24VNK-MV-MS-24V/=16,73 €
Bitte warten... OK
 5/2-Wege-Magnetventil
5/2-Wege-Magnetventil

Pneumatikventil - 5/2-Wege-Magnetventil

Durch Verschließen eines Anschlusses (2 oder 4) können die Ventile auch als 3/2-Wegeventil eingesetzt werden (z. B. für einfachwirkende Zylinder).

Werkstoffe:

Gehäuse: Leichtmetall
Dichtung: NBR

Temperaturbereich:

+5 °C bis +90 °C

Medium:

Luft, neutrale Gase (gefiltert)

Ansteuerung:

elektropneumatisch, Rückstellung durch Luftfeder (mind. 2,5 bar)

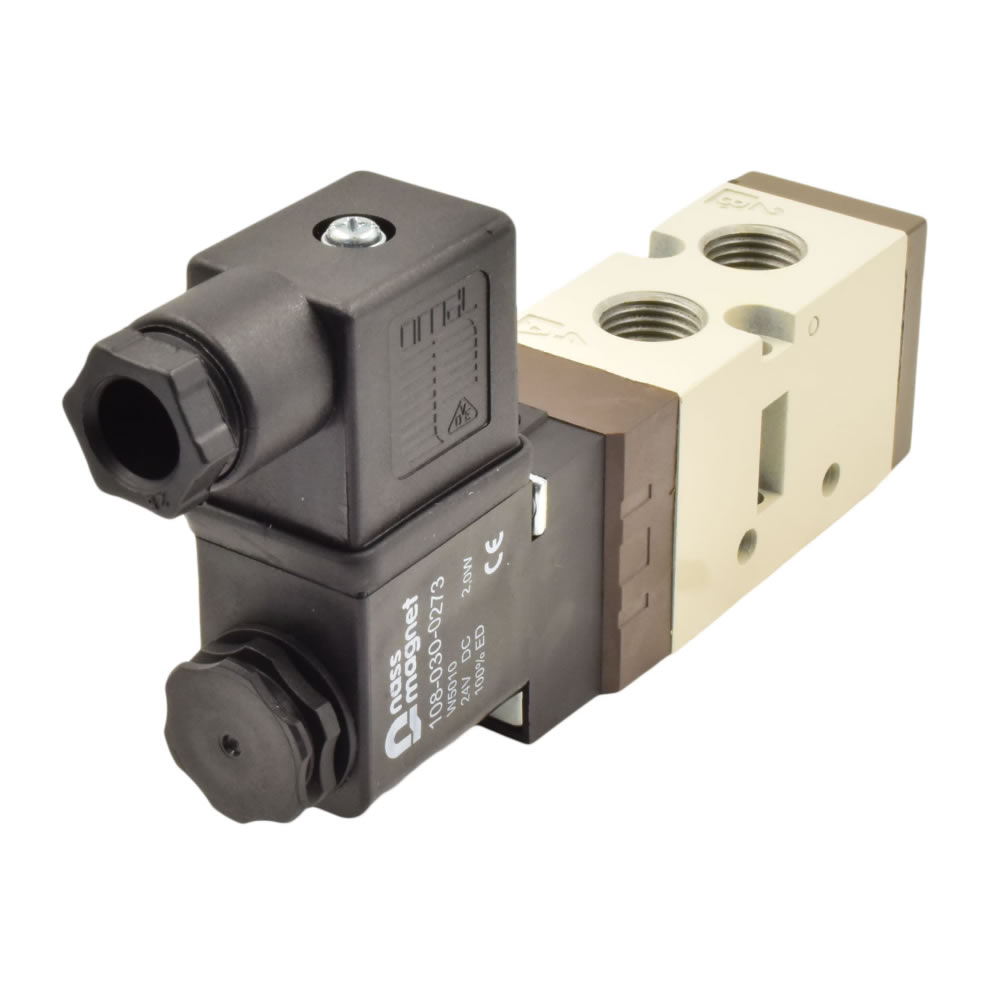

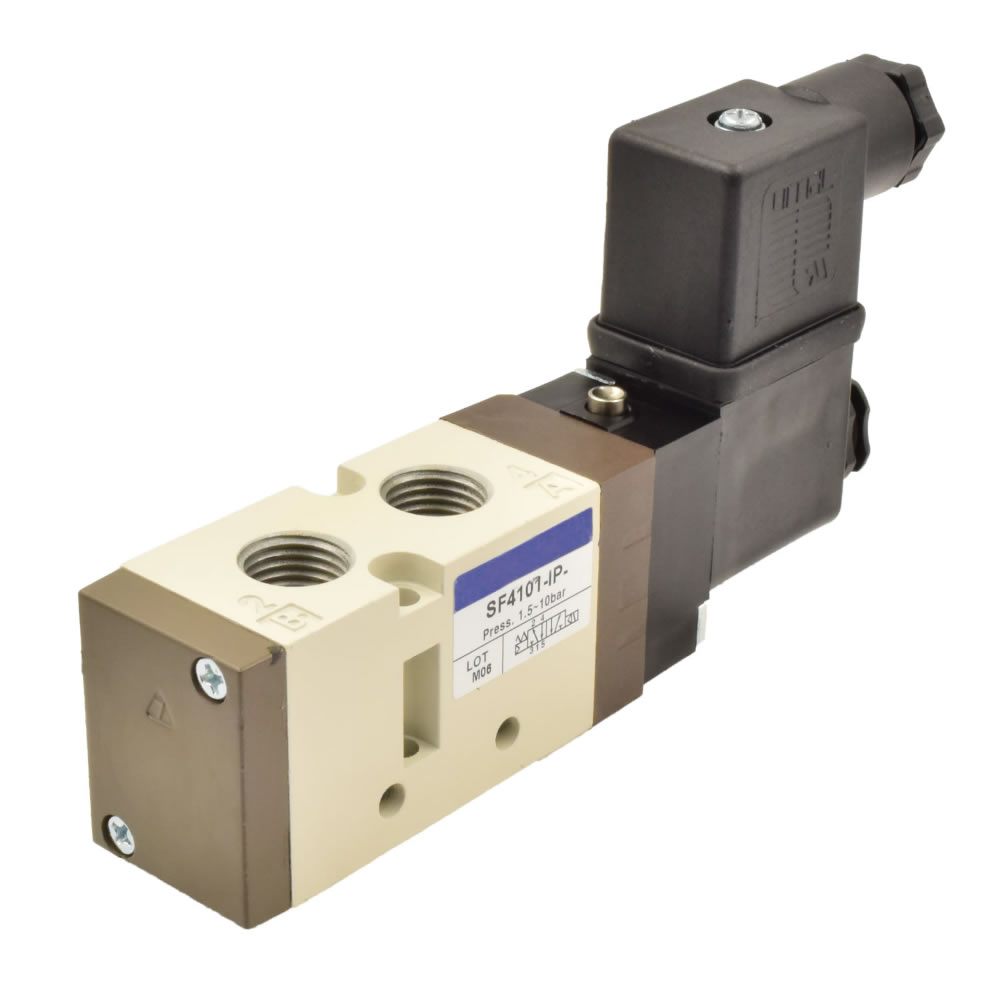

Detailansicht 2/2-Wege-Magnetventil, vorgesteuert
vergrößern Detailansicht 2/2-Wege-Magnetventil, vorgesteuert

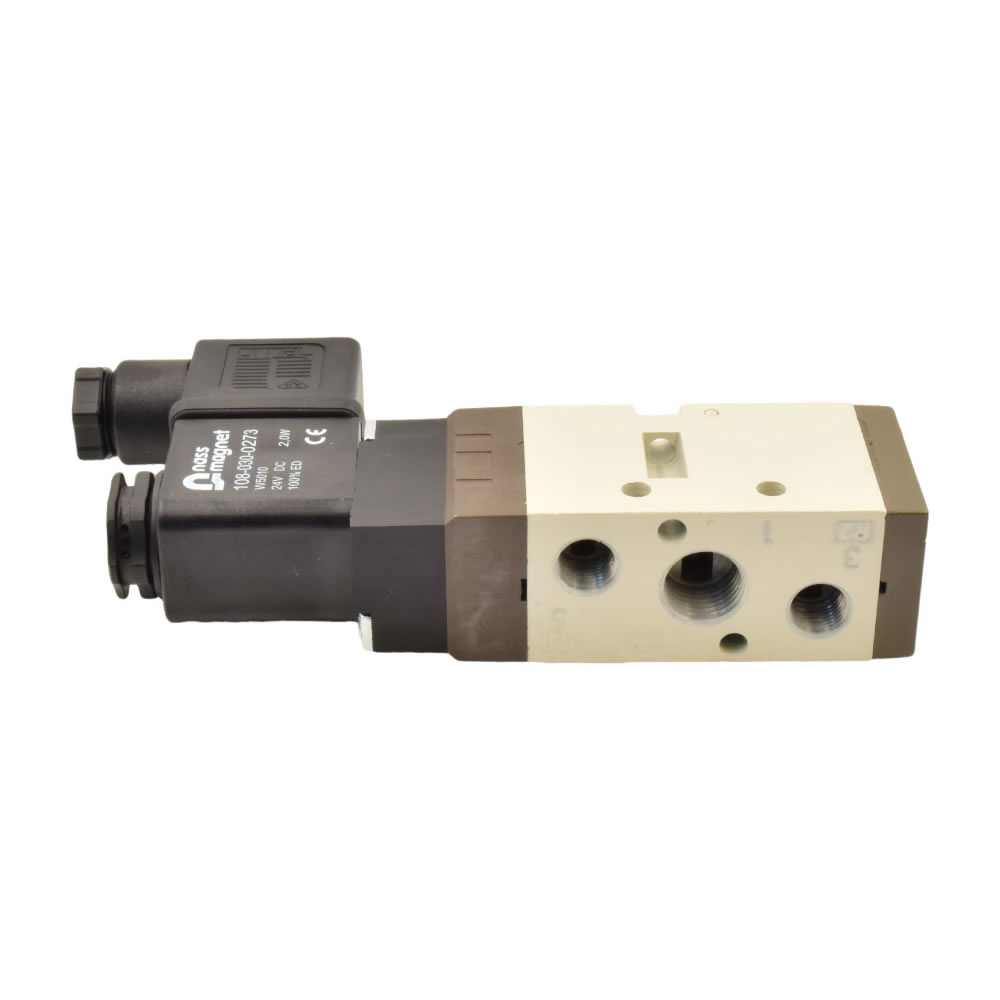

Rückansicht 2/2-Wege-Magnetventil, vorgesteuert
vergrößern Rückansicht 2/2-Wege-Magnetventil, vorgesteuert
Schaltzeichen 2/2-Wege-Magnetventil
vergrößern Schaltzeichen 2/2-Wege-Magnetventil
Menge
Anschluss
Nennweite
Filter
Arbeitsdruck
Filter
Magnetspannung
Filter
Artikel-Nr.
Preis

G1/4062,5 ... 8 bar12 V =PV-5/2-G1/4-12V125,93 €
G1/4062,5 ... 8 bar24 V =PV-5/2-G1/4-24V125,93 €Mehr Informationen
G1/4062,5 ... 8 bar230 V ~/50 HzPV-5/2-G1/4-230V125,93 €
Bitte warten... OK
5/3-Wege-Magnetventil
5/3-Wege-Magnetventil

Pneumatikventil - 5/3-Wege-Magnetventil

Werkstoffe:

Gehäuse: Leichtmetall
Dichtung: NBR

Temperaturbereich:

+5 °C bis +90 °C

Medium:

Luft, neutrale Gase (gefiltert)

Ansteuerung:

elektropneumatisch, Rückstellung durch Luftfeder (mind. 2,5 bar)
Detailansicht 2/2-Wege-Magnetventil, vorgesteuert
vergrößern Detailansicht 2/2-Wege-Magnetventil, vorgesteuert
Schaltzeichen 2/2-Wege-Magnetventil
vergrößern Schaltzeichen 2/2-Wege-Magnetventil
Menge
Anschluss
Nennweite
Filter
Arbeitsdruck
Filter
Magnetspannung
Filter
Artikel-Nr.
Preis

G1/4062,5 ... 8 bar12 V =PV-5/3-G1/4-12V209,41 €
G1/4062,5 ... 8 bar24 V =PV-5/3-G1/4-24V209,41 €Mehr Informationen
G1/4062,5 ... 8 bar230 V ~/50 HzPV-5/3-G1/4-230V209,41 €
Bitte warten... OK
Magnetspule für Pneumatikventil
Magnetspule für Pneumatikventil

Magnetspule für Pneumatikventil

Menge
Spannung
Filter
Artikel-Nr.
Preis

12VPV-MS-12Vauf Anfrage
230VPV-MS-230Vauf Anfrage
24VPV-MS-24V8,35 €
Bitte warten... OK
Pneumatikzylinder
Pneumatikzylinder

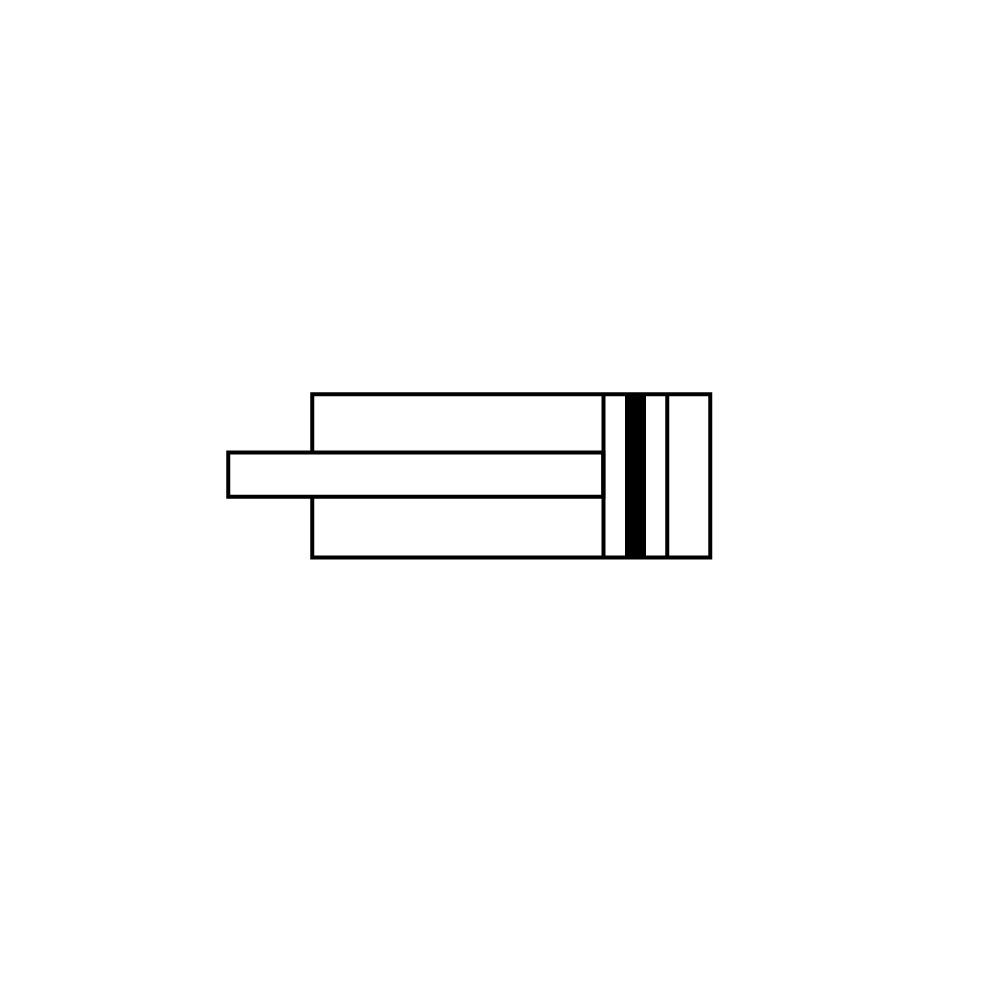

Pneumatikzylinder - Rundzylinder

Doppeltwirkender Rundzylinder nach ISO 6432 mit Magnetkolben

Werkstoffe:

Kopf und Fuß: Aluminium
Rohr und Stange: Edelstahl
Dichtungen: NBR

Temperaturbereich:

-10 °C bis +70 °C

Medium:

Luft oder neutrale Gase, geölt oder ungeölt

Betriebsdruck:

10 bar

passende Gelenkköpfe finden Sie: hier

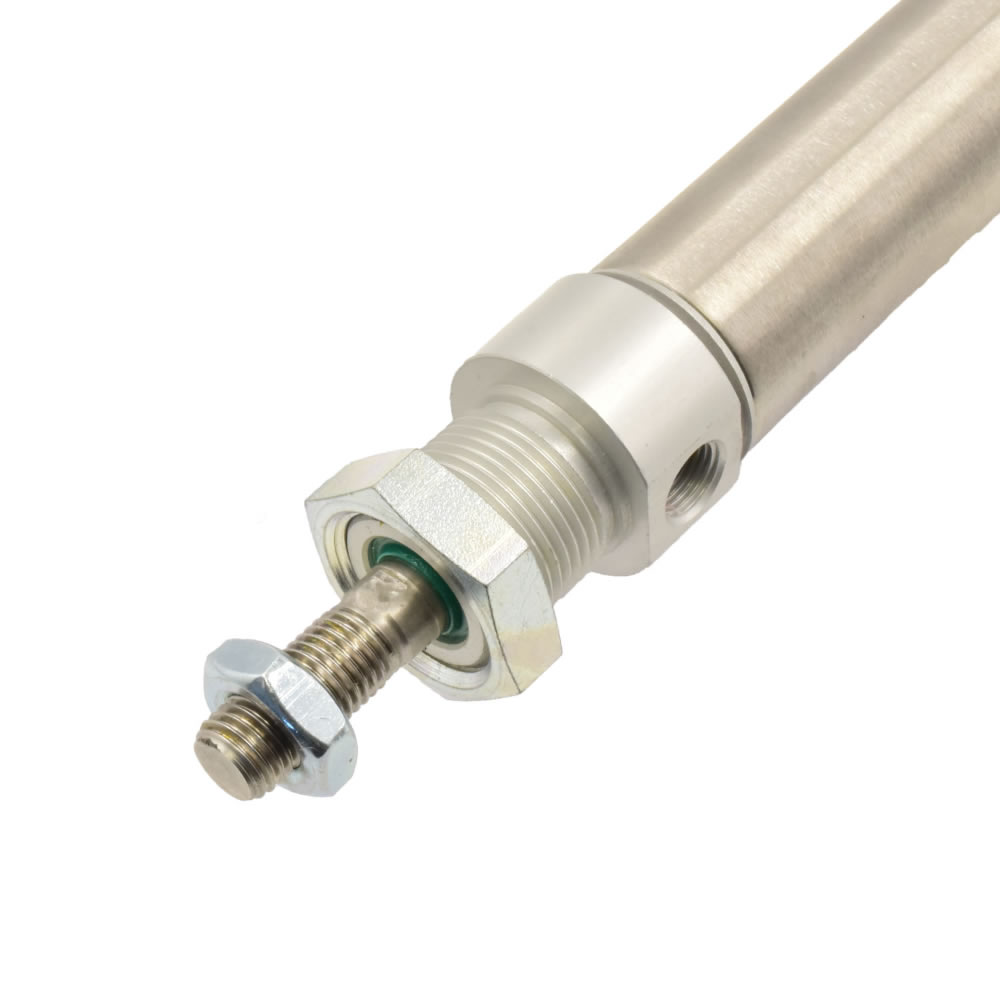

Stangengewinde Pneumatikzylinder - Rundzylinder
vergrößern Stangengewinde Pneumatikzylinder - Rundzylinder

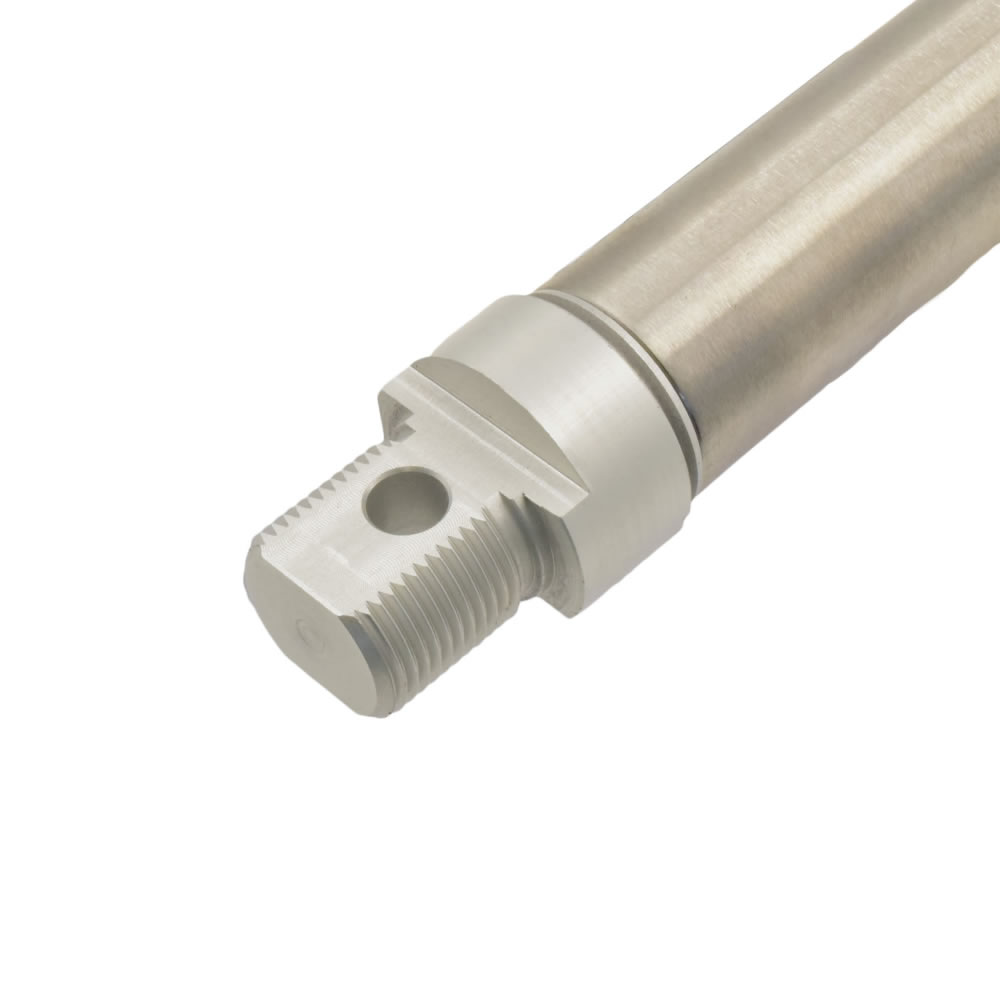

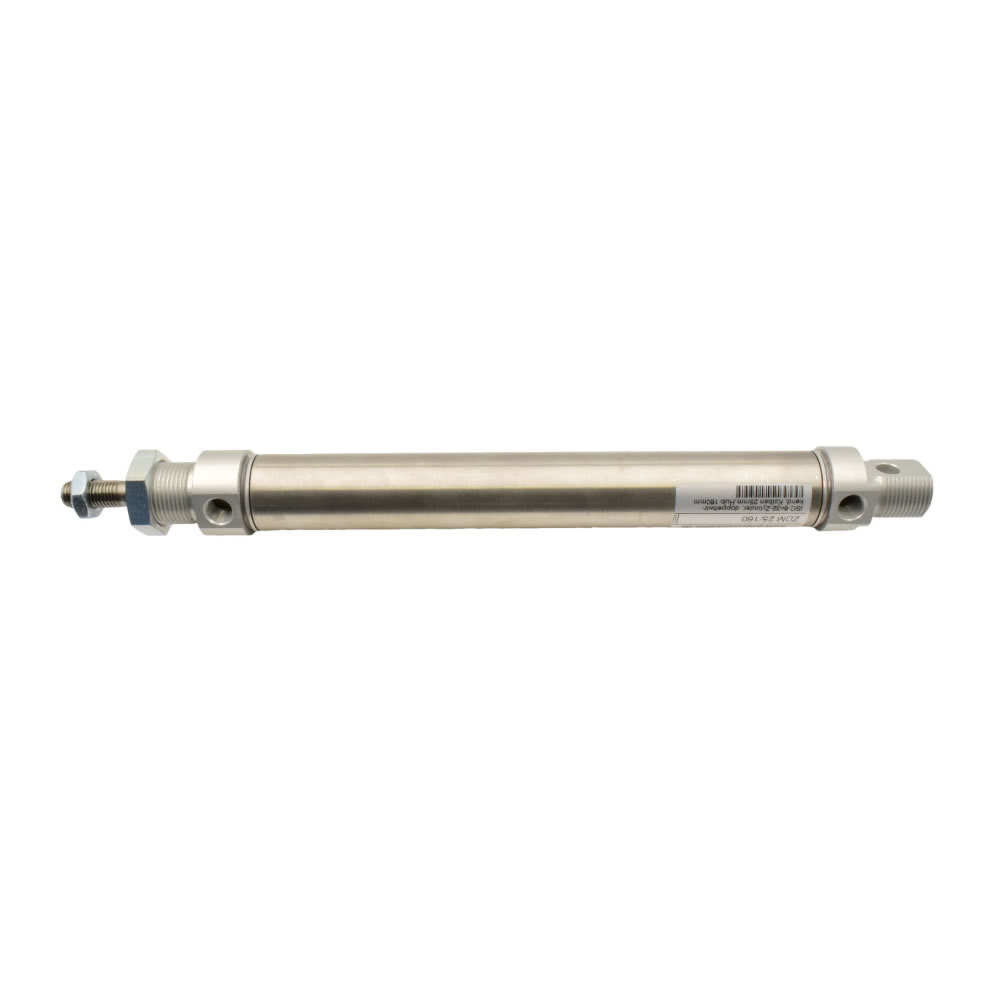

Detailansicht Pneumatikzylinder - Rundzylinder
vergrößern Detailansicht Pneumatikzylinder - Rundzylinder
technische Zeichnung Pneumatikzylinder - Rundzylinder
vergrößern technische Zeichnung Pneumatikzylinder - Rundzylinder
Menge
Kolben-Ø
Filter
Hub
Filter
Stangen-Ø
Filter
Stangengewinde
Anschluss
M
Artikel-Nr.
Preis

16 mm25 mm6 mmM6M5M16 x 1,5PZ-16/02557,21 €
16 mm50 mm6 mmM6M5M16 x 1,5PZ-16/05060,06 €
20 mm50 mm8 mmM8G1/8M22 x 1,5PZ-20/050auf Anfrage
20 mm100 mm8 mmM8G1/8M22 x 1,5PZ-20/100auf Anfrage
25 mm50 mm10 mmM10 x 1,25G1/8M22 x 1,5PZ-25/05066,82 €
25 mm100 mm10 mmM10 x 1,25G1/8M22 x 1,5PZ-25/10071,65 €
25 mm125 mm10 mmM10 x 1,25G1/8M22 x 1,5PZ-25/125auf Anfrage
25 mm160 mm10 mmM10 x 1,25G1/8M22 x 1,5PZ-25/16076,12 €Mehr Informationen
25 mm200 mm10 mmM10 x 1,25G1/8M22 x 1,5PZ-25/200auf Anfrage
25 mm250 mm10 mmM10 x 1,25G1/8M22 x 1,5PZ-25/250auf Anfrage
25 mm320 mm10 mmM10 x 1,25G1/8M22 x 1,5PZ-25/320auf Anfrage
32 mm200 mm10 mmM10 x 1,25G1/8M22 x 1,5PZ-32/200auf Anfrage
Bitte warten... OK

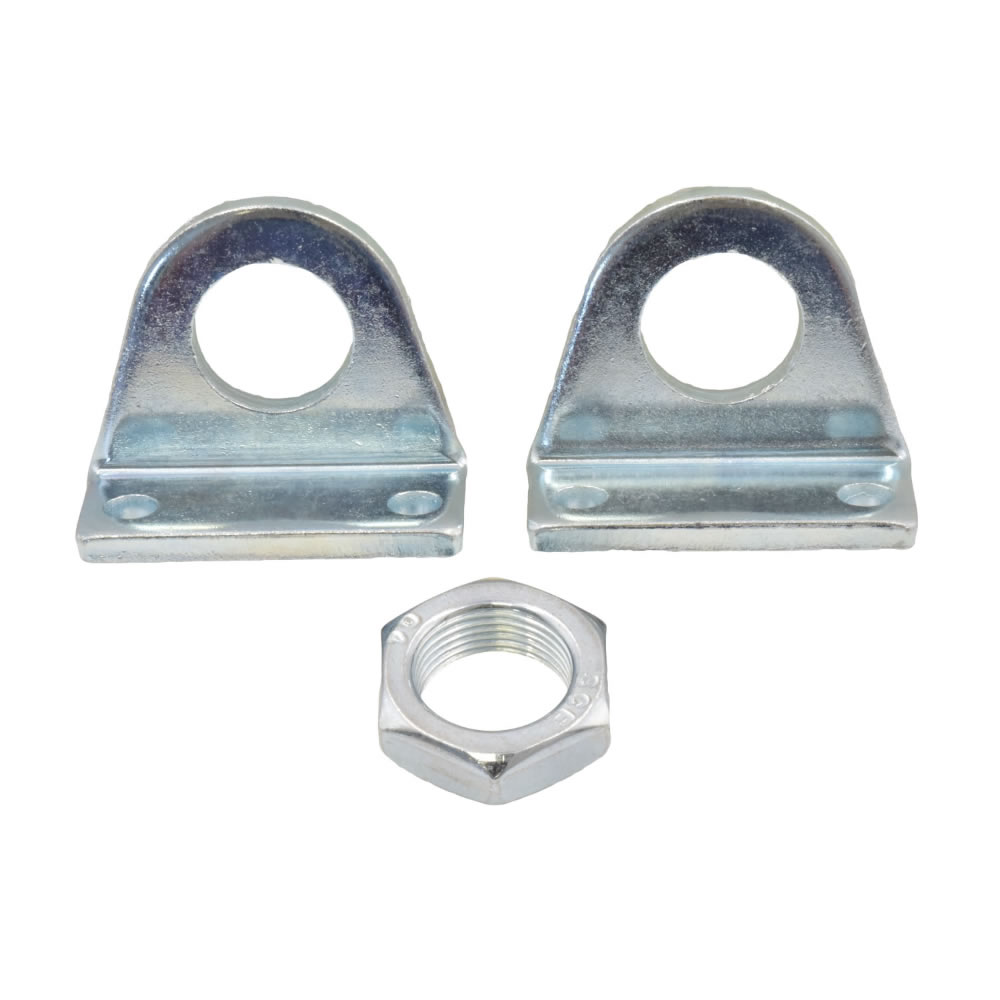

 Fußbefestigung für Rundzylinder
Fußbefestigung für Rundzylinder

Fußbefestigung für Rundzylinder

Werkstoff:

Stahl, verzinkt

Lieferumfang:

zwei Winkelstücke und eine Gegenmutter
Menge
passend für
Zylinder
Filter
M
D
Filter
d
Filter
L
Filter
Artikel-Nr.
Preis

PZ-16/...M16x1,516 mm5,5 mm32 mmPZ-FB166,59 €
PZ-25/...M22x1,522 mm6,5 mm40 mmPZ-FB2510,72 €Mehr Informationen
PZ-32/...PZ-FB32auf Anfrage
Bitte warten... OK
